精密级进模设计步骤解析
一、明确设计要求
在进行精密级进模设计之前，首先需要明确设计要求，包括模具的精度等级、钢料选型、交期可靠性和模具寿命等。这一步骤是设计工作的基础，关系到后续设计的合理性和可行性。
二、模具结构设计
1. 型腔和型芯设计：根据产品要求，设计出符合尺寸精度和形状要求的型腔和型芯。
2. 分型面设计：确定分型面位置，以便于模具开闭和产品取出。
3. 斜顶和行位设计：根据产品形状和加工要求，设计斜顶和行位，以实现产品的脱模和定位。
4. 滑块设计：针对复杂形状的产品，设计滑块以实现局部加工。
5. 热流道和冷流道设计：根据产品材料和加工要求，设计热流道和冷流道，以控制注塑过程中的温度和压力。
6. 飞边和缩水处理：针对易产生飞边和缩水的部位，设计相应的处理措施。
三、模具尺寸和公差设计
1. 尺寸公差：根据产品精度要求，确定模具各部分的尺寸公差。
2. 表面粗糙度：根据产品表面质量要求，确定模具各部分的表面粗糙度。
3. 壁厚均匀性：确保模具壁厚均匀，避免产生应力集中。
四、模具材料选择
1. 钢料牌号：根据模具工作条件和产品材料要求，选择合适的钢料牌号，如H13、S136、NAK80、P20等。
2. 硬度范围：根据模具工作条件和产品材料要求，确定模具的硬度范围。
五、模具加工工艺
1. EDM放电加工：对模具复杂形状和细微部位进行放电加工。

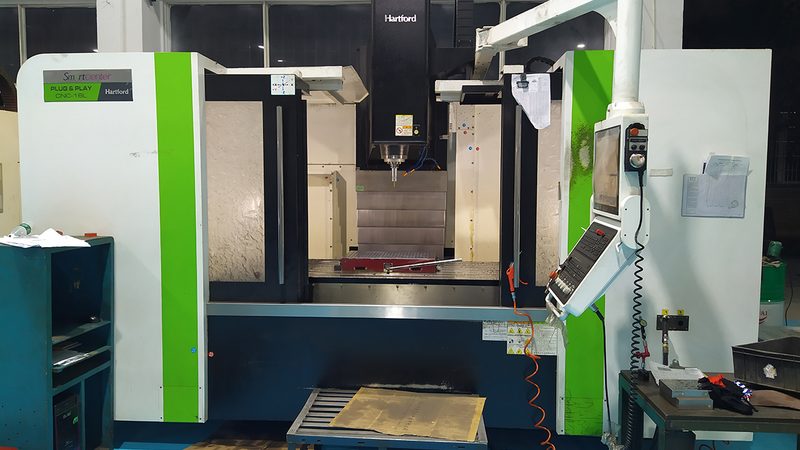

2. CNC精铣：对模具型腔和型芯进行精加工。
3. 线切割：对模具复杂形状和细微部位进行切割加工。
4. 淬火处理：提高模具硬度和耐磨性。
5. 氮化处理：提高模具耐磨性和耐腐蚀性。
六、试模和改模
1. 试模：对模具进行试模，验证模具设计是否满足产品要求。
2. 改模：根据试模结果，对模具进行相应的调整和改进。
总结
精密级进模设计步骤复杂，需要充分考虑产品要求、模具材料和加工工艺等因素。在设计过程中，要遵循相关标准和规范，确保模具的精度、可靠性和寿命。通过以上步骤，可以确保精密级进模设计工作的顺利进行。
